提升門細節圖示

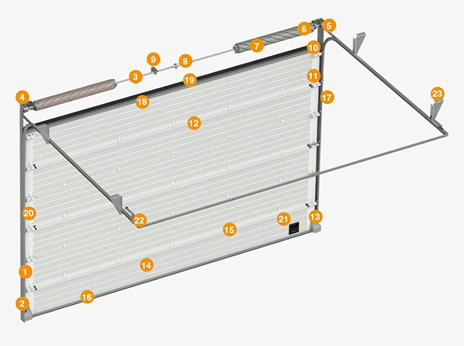

提升門的組成部分
1、導軌? ? ? ? ? ? ? ? ? ?? 13、鋼絲繩防斷
2、扶軌? ? ? ? ? ? ? ? ? ?? 14、門板
3、門軸? ? ? ? ? ? ? ? ? ?? 15、內鉸鏈
4、扭簧防斷???????? ? ?? 16、底部密封條
5、繩輪? ? ? ? ? ? ? ? ? ? ?17、側邊密封
6、扭簧套? ? ? ? ? ? ? ? ? 18、頂部鋁型材
7、扭簧????????????????????? 19、頂部密封條
8、聯軸器? ? ? ? ? ? ? ? ? ?20、邊鉸鏈
9、內支架? ? ? ? ? ? ? ? ???21、踏式把手
10、頂部滾輪支架? ? ? ?22、末端緩沖器
11、滾輪支架? ? ? ? ? ? ??23、安裝支架
12、加強筋

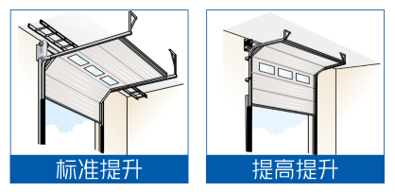

提升門提升方式
提升門的提升方式有很多種，目前主流的分為4種：垂直提升、低位提升、標準轉彎、提高提升等。
提升門電機
提升門采用品牌變頻電機，帶有緩起緩?fù)９δ堋⑦\行狀態顯示、停電手動應急開啟、設備聯動、刷卡門禁接口等功能。
電壓：220V
功率：400-800W
速度：0.2-0.5m/s(速度可調)
驅動方式：軸驅
運行次數統計：有
快速離合：選配
提升門門板
提升門門板標準厚度是：40mm，可以選配50mm、80mm等
顏色常規是：白色；可以定制消防紅、灰色、銀色、藍色等
內部填充：聚氨酯發泡，發泡密度：48+2kg/m3，不含氟利昂
單層鋼板厚度：0.4-0.5mm
油漆圖層厚度：20um
背筋門板：可以定制背筋門板，一般適用于比較寬的門洞。
門板材質：標配是彩涂鋼板；選配鋁合金、不銹鋼等。

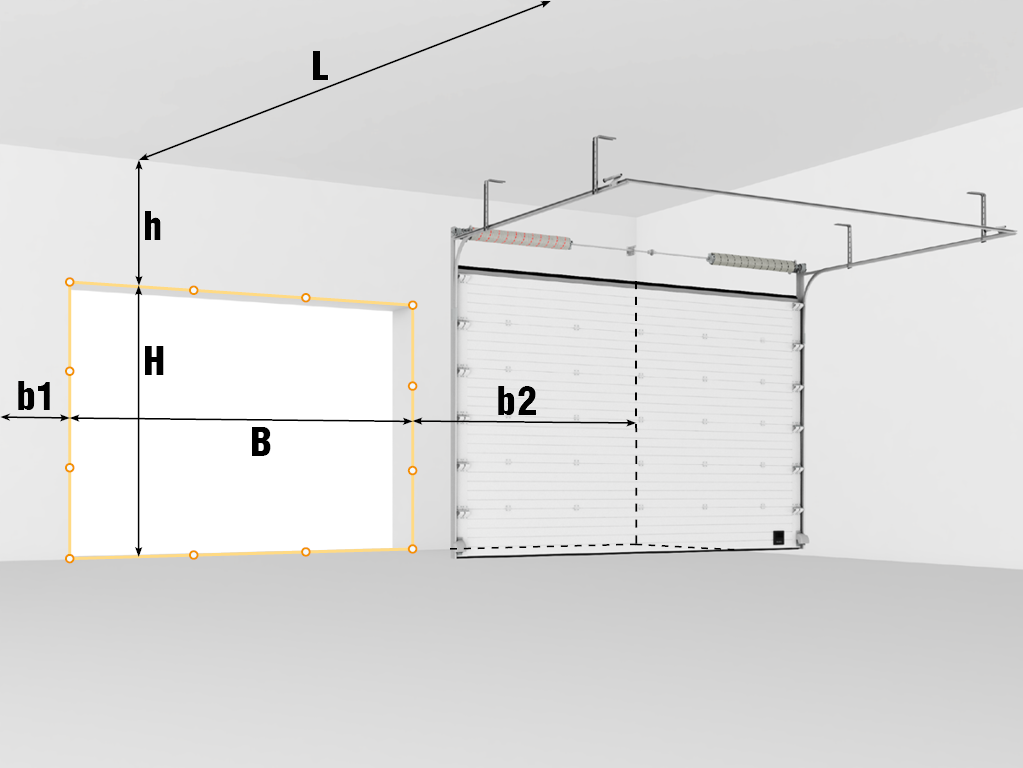

提升門安裝需要的空間
H—— 門洞凈高
B——? 門洞凈寬
h——門洞上方需＞500mm
b1 ——有電機一側需＞400mm
b2 ——無電機一側需＞200mm
